에이프런 컨베어
1. 에이프런(APRON)컨베어의 포인트

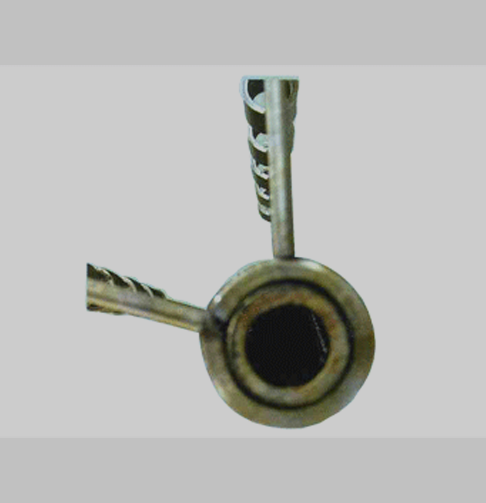

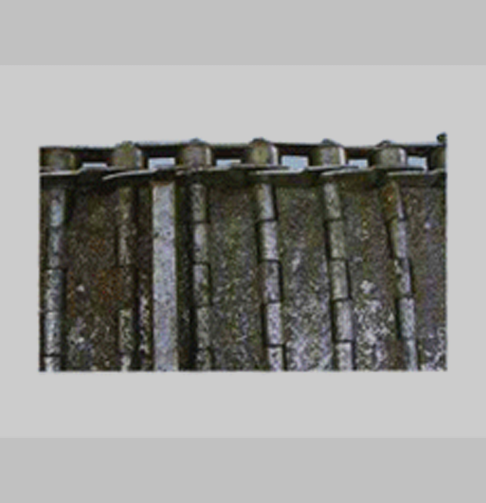

아래의 사진과 같이 경첩부분이 얼마나 정교한 원을 형성하느냐의 여하에 따라 경첩과 경첩사이의 틈이 줄어들게 되어 있습니다. 그 틈을 최소화하여야 에이프런 컨베어 벨트를 설치하였을 때 스크랩등 이송물의 낌현상을 막을 수 있습니다.
2. 차별화
※컨베어벨트(HINGE BELT)의 파손원인

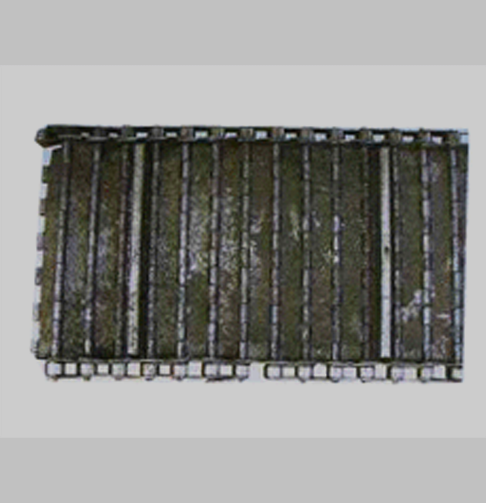

현재의 제품은 컨베어벨트(HINGE BELT)부분의 양쪽 끝 가장자리에는 가공후 나온 칩이송 도중 과부하 또는 노후로 인해 컨베어벨트부분이 느슨해지므로서 칩의 낌현상이 발생하게 됩니다.

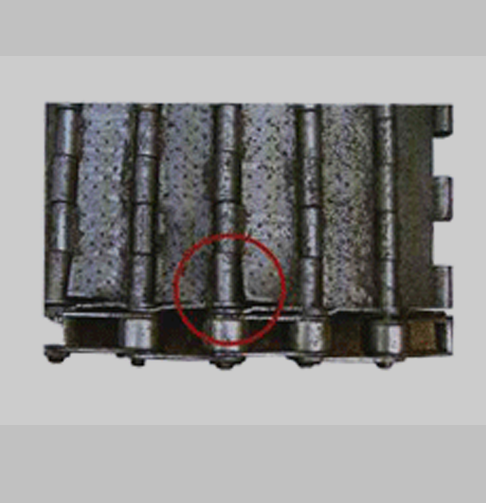

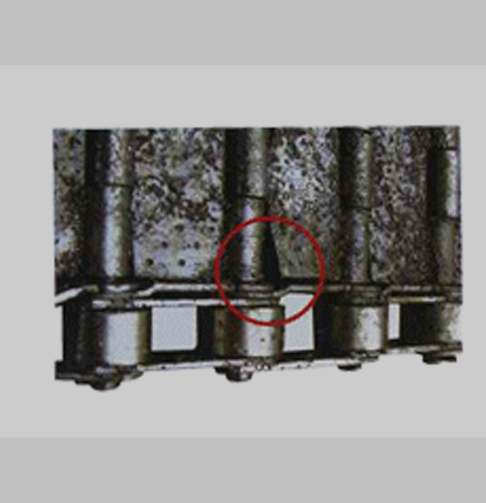

그리고 그렇게 이송하는 과정에서 컨베어벨트부분의 가장자리가 아랫방향으로 휘어지는 현상(사진참조)이 발생합니다.
그렇게 되면 칩이 그곳으로 빠짐으로서 컨베어벨트및 후레임의 레일(FRAME RAIL)사이로 칩의 낌이 발생해서 컨베어 벨트의 파손이 일어납니다.
※컨베어벨트의 신제품(특허 출원 제2007-0054199호)
현재, 과거에 비해서 칩컨베어체인의 품질이 아주 많이 향상되었습니다.
하지만 그 속에서도 여전히 문제점을 보완하기 위해서 노후된 제품을 계속해서 연구,분석하고 있습니다.
그 결과 경쟁력있고, 고효율의 제품을 개발하게 되었습니다.

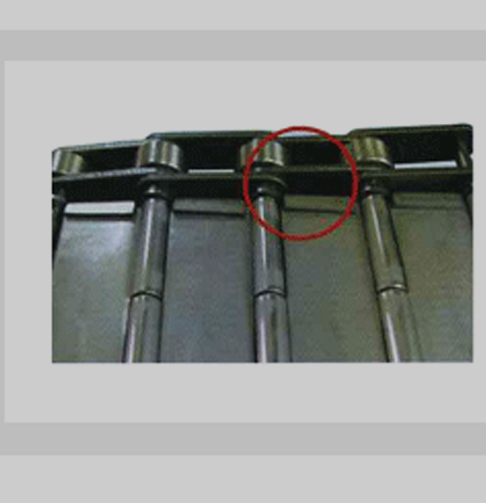

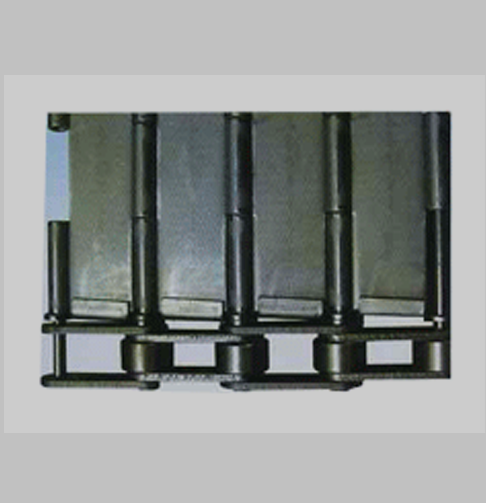

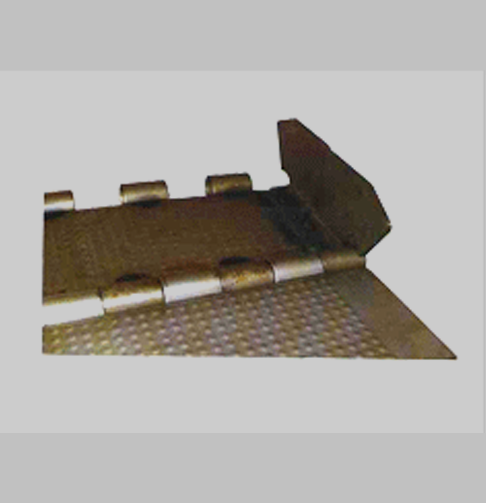

즉, 하기의 사진과 같이 컨베어벨트의 가장자리가 아랫방향으로 휘어지는 현상을 방지하기 위해 컨베어벨트의 날개(SIDE-WING) 부분을 이용하여 컨베어벨트의 가장자리부분을 보강할수 있는 방법으로 고안되었습니다.

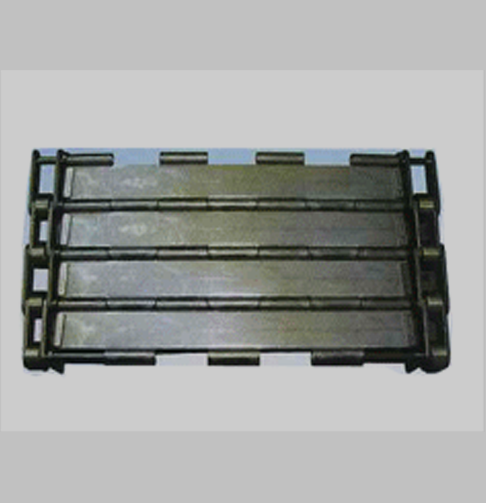

※스크랩 컨베어 칩 컨베어(HINGED STEEL BELT)프레스 성형제품의 특징
| 프레스 성형제품 | |
정밀성 |
벨트간 간격 최소화(0.3m이내) |
특징 및 소음 |
부쉬파이프 삽입으로 소음없음. |
외관 |
외관이 깨끗함. |
수요처 |
대기업 지정상양. |
이송물 배출 분리성 |
촘촘한 엠보싱으로 분리효율성 高. |
내마모성 |
정밀 제품으로 내구성 高. |
스크랩 및 이송물 낌현상 |
거의 없음 |
※스크랩 컨베어 칩 컨베어(HINGED STEEL BELT)프레스 성형제품의 특징

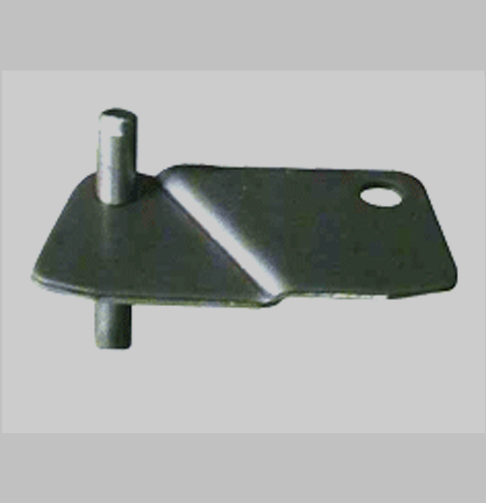

일반적으로 널리 쓰이는 방법으로 Side-Wing에 홀(Hole)가공하여 연결핀에 결합되는 방법
Side-Wing을 벨트 양쪽 가장자리의 윗부분에 용접하는 방법
벨트 양쪽 가장자리의 윗 부분과 Side-Wing의 부분에 홀(Hole)가공하여 볼트 록(Lock)너트부분에 록타이트(Loctitle)를 사용하여 결합
